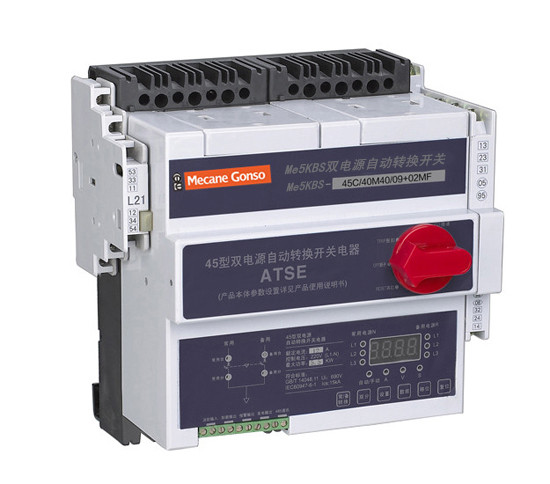

雙電源自動轉換開關Me5KB-S是以Me5KB基本型產品作為主開關，與電壓繼電器、機械聯鎖、電器聯鎖等附件組合構成CB級PC級兩種ATSE。
當供電電源被檢測到出現偏差時進行電源之間的切換，保證其供電的可靠性和連續性。CB級產品能夠接通、承載和分?jǐn)嗾l件下包括規定的過載條件下的電流，且能夠接通、承載并分?jǐn)嘁?guī)定的非正常條件下的電流（如短路電流）。
Me5KBS主要用于交流50Hz（60Hz）、額定電壓至690V、電流自0.16A至100A的兩路電源中（電網和電網、電網和自備電源）。Me5KB-S特別適用于主要負載的末端。是一種新型集成化的高可靠性的雙電源產品。
|
工作條件:
周圍空氣溫度 上限值不超過+40℃
下限值不低于-5℃
日平均值不超過+35℃
當周圍空氣溫度超出以上范圍，將必須出廠做特殊設置
安裝地點的海拔高度不超過2000米
大氣條件：
大氣相對濕度在周圍空氣溫度+40℃時不超過50%；在較低溫度下可以有較高的
相對濕度。月平均最低溫度為+25℃時，該月的平均最大相對濕度為90%，由于溫度變化發生在產品上的凝露必須采取措施
污染等級：3級
安裝類別：Ⅲ類（690V系統）、Ⅳ類（380V系統）
控制電源電壓應在（85%～110%）Us的波動范圍內 |
自投自復：
當常用電源正常，控制器發出指令，常用電源閉合，備用電源斷開，Me5KB-S雙電源自動轉換開關處于（1、0）狀態；當常用電源異常，控制器發出指令，常用電源斷開，備用電源閉合，Me5KB-S處于（0、1）狀態；當常用電源恢復正常時，控制器發出指令，常用電源閉合，備用電源斷開，Me5KB-S雙電源開關又處于（1、0）狀態。
自投不自復：
當常用電源正常時，控制器發出指令，常用電源閉合，備用電源斷開，Me5KB-S雙電源自動轉換開關處于（1、0）狀態；當常用電源異常時，控制器發出指令，常用電源斷開，備用電源閉合，Me5KB-S處于（0、1）狀態；當常用電源恢復正常時，雙電源自動轉換開關仍處于（0、1）狀態，只有重啟Me5KB-S或操作復位按鈕才能使正常電源閉合，備用電源斷開，Me5KB-S雙電源自動轉換開關又處于（1、0）狀態。
反饋信號：Me5KB-S雙電源自動轉換開關的工作狀態信號，一般都是從控制與保護開關的輔助觸頭取出信號。
電網—電網：Me5KB-S雙電源自動轉換開關是取兩路電網電源。
電網—發電機：Me5KB-S雙電源自動轉換開關電源是取自電網和發電機兩路電源。 |
